【2022最新】6個 ジョイスティックモジュール二軸XY ジョイスティックモジュールPS2モジュール ゲームジョイスティックコントロールレバーセンサーKY-023 XY二軸ジョイスティックブレイクアウトモジュールデュポンケーブル付きfor Arduino用
¥1,999($12.74)
残り1点
International shipping available
【商品名】
6個 ジョイスティックモジュール二軸XY ジョイスティックモジュールPS2モジュール ゲームジョイスティックコントロールレバーセンサーKY-023 XY二軸ジョイスティックブレイクアウトモジュールデュポンケーブル付きfor Arduino用
【商品説明】

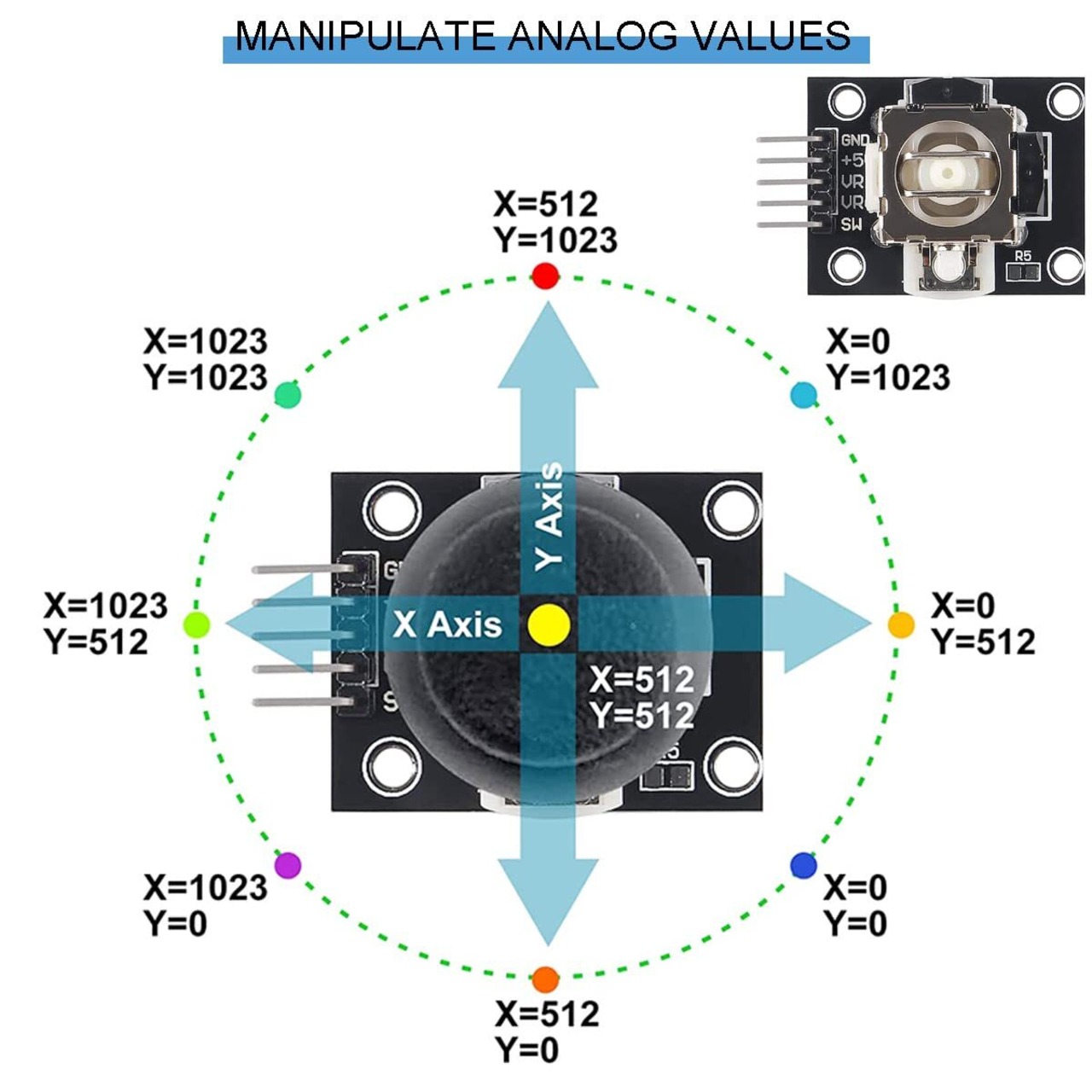

【電圧】：モジュールはDC 3.3V〜5V電源を使用し、XとYの元の状態読み取り電圧は2.5Vです。矢印の方向では電圧が上昇し、最大値は5V、矢印の反対方向では電圧値が低下し、最小値は0Vです。

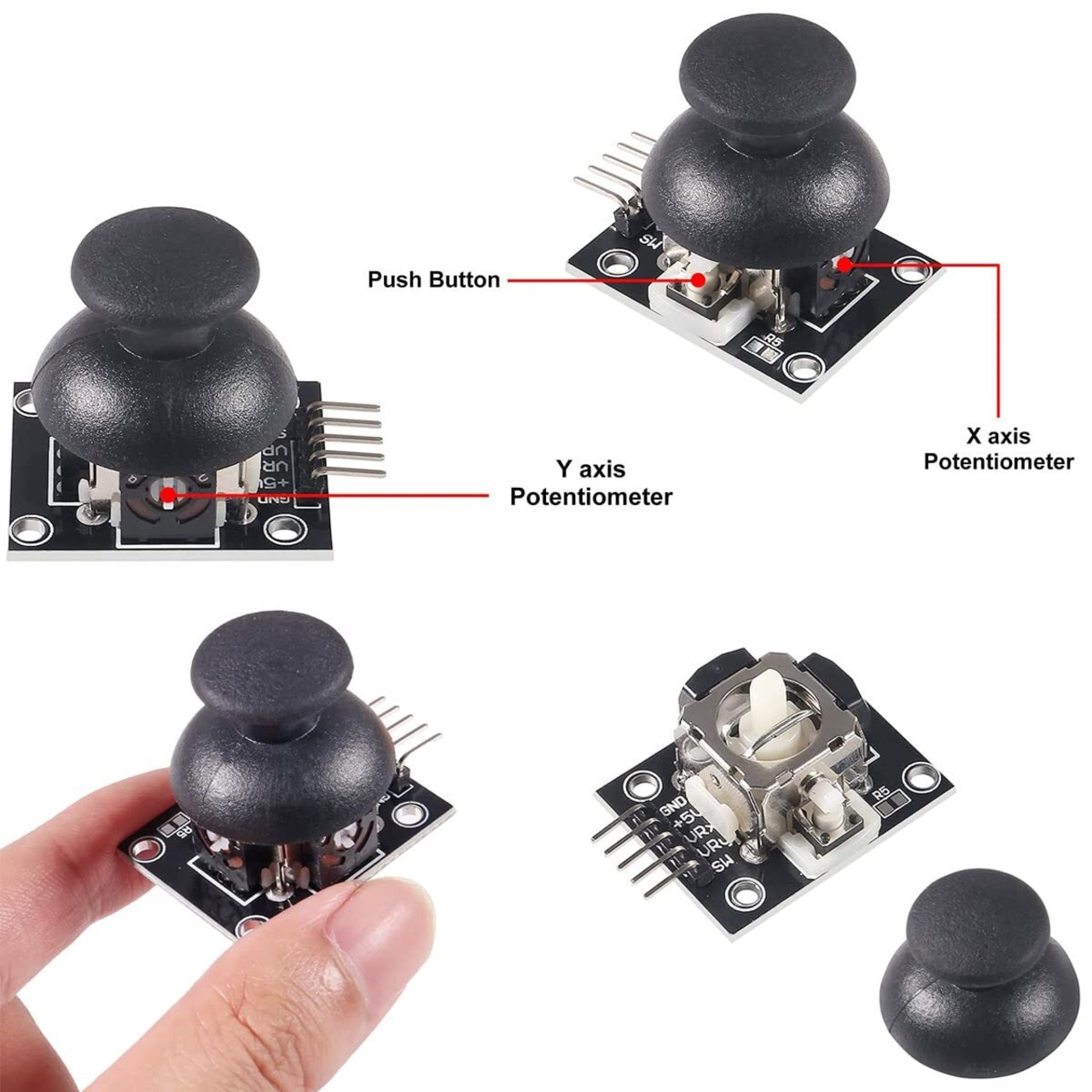

【構成】：ジョイスティックは2つのアナログポテンショメータとデジタルスイッチを組み合わせたもので、2つのアナログ入力に接続するだけで、ロボットはX、Yコントロールでコマンドを聞くことができます。

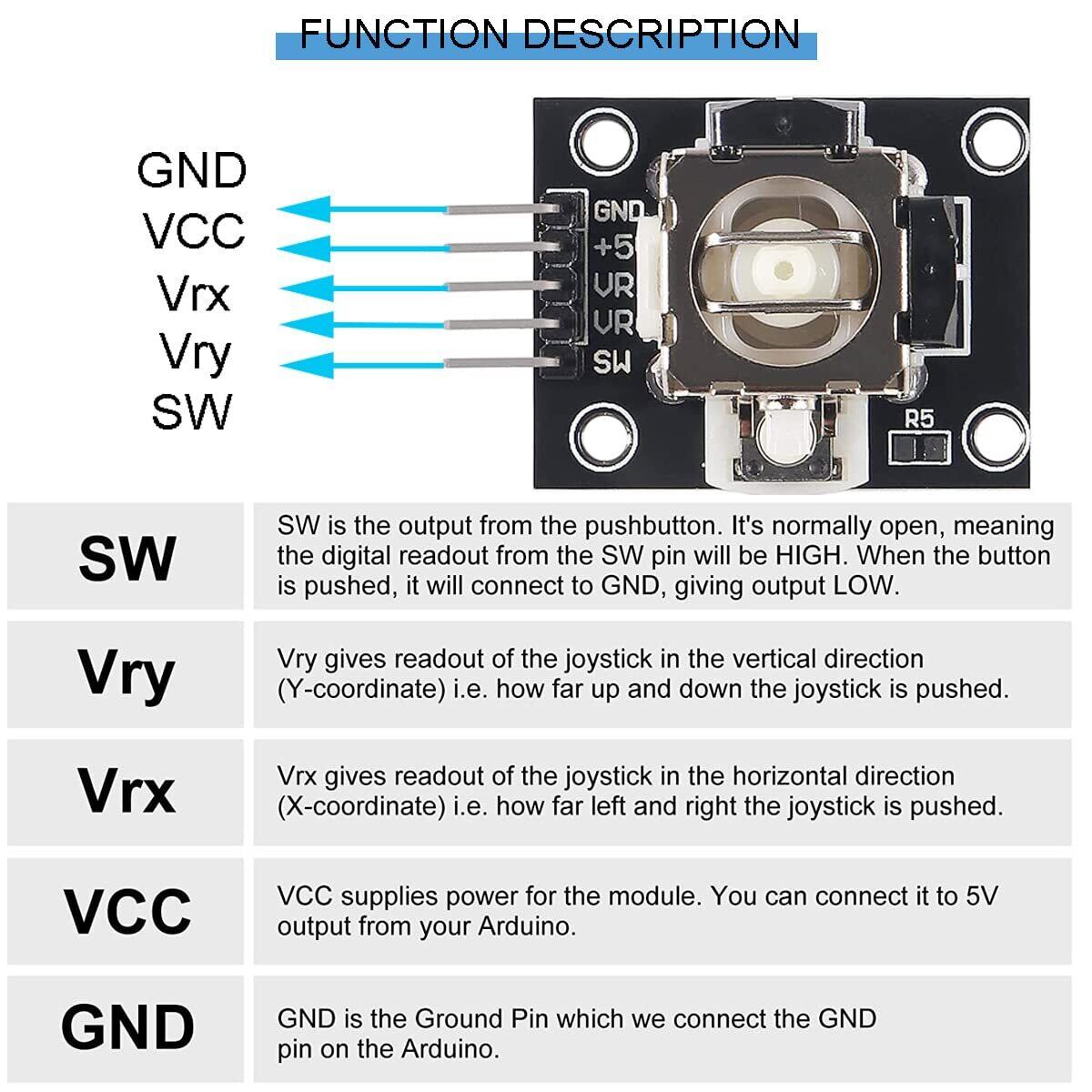

【出力】：デジタル出力はDOポート、アナログ出力はAOポートです。
【抵抗器】：クロスジョイスティックは双方向の10K抵抗器で、ロッカーの方向が異なり、タップ抵抗が変化します。
【構成】：ジョイスティックは2つのアナログポテンショメータとデジタルスイッチを組み合わせたもので、2つのアナログ入力に接続するだけで、ロボットはX、Yコントロールでコマンドを聞くことができます。
製品の説明
PS2ロッカーポテンショメータを使用した2軸キージョイスティックセンサーモジュール、（X、Y）2軸アナログ出力、（Z）1ボタンデジタル出力。

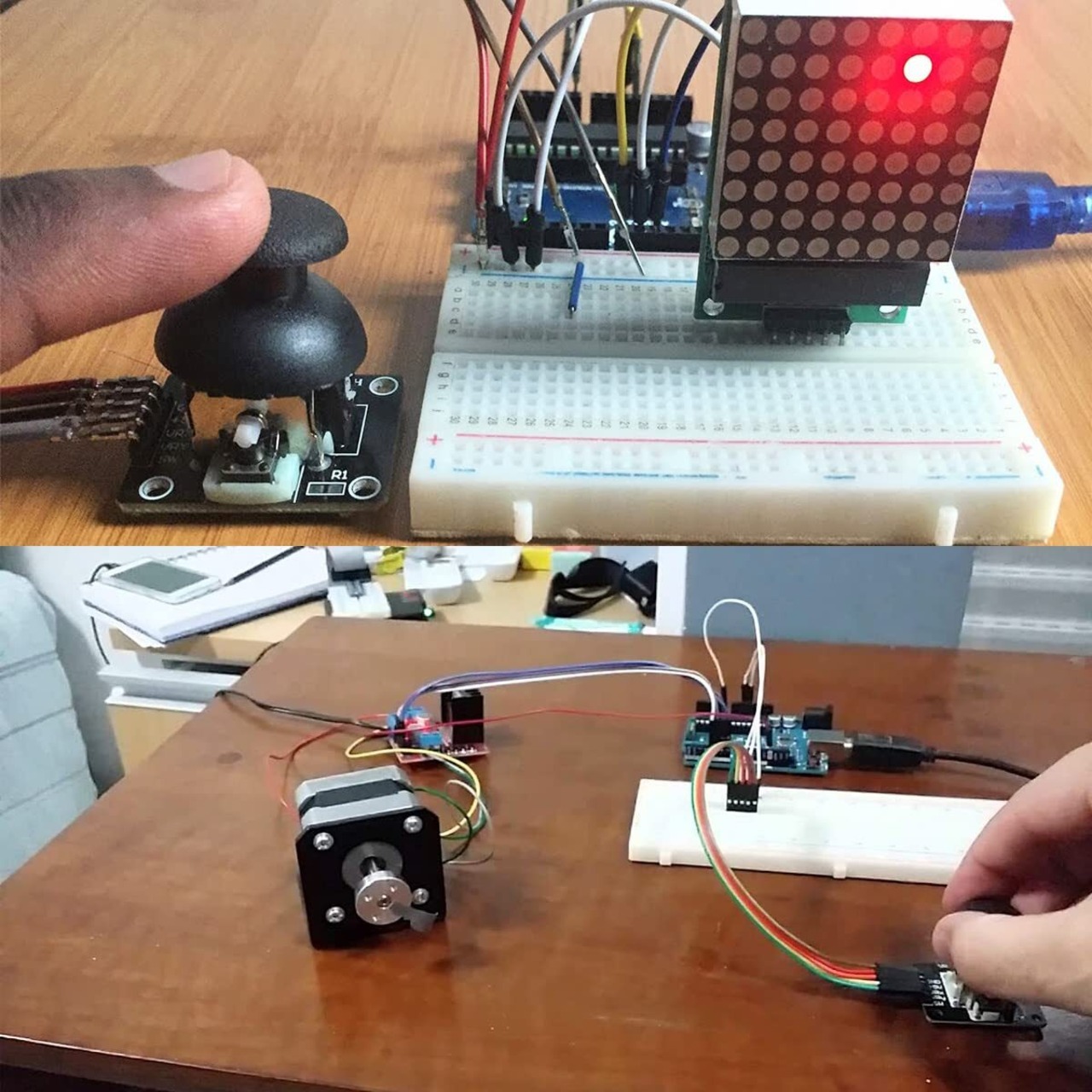

A-rd付き-ui-noセンサー拡張ボードは、リモートコントロールやその他のインタラクティブな作業を行うことができます。
さらに、この製品は、顧客がa-rd-ui-no拡張ボードやその他の標準インターフェイスをより簡単に使用できるようにするためのものです。回路のX、Y、Z軸の設計は別々のリード線であり、ユーザーは3ピンa-rd-uiを使用できます。拡張ボードに特別なラインを実際に接続する必要はありません。
チュートリアル：

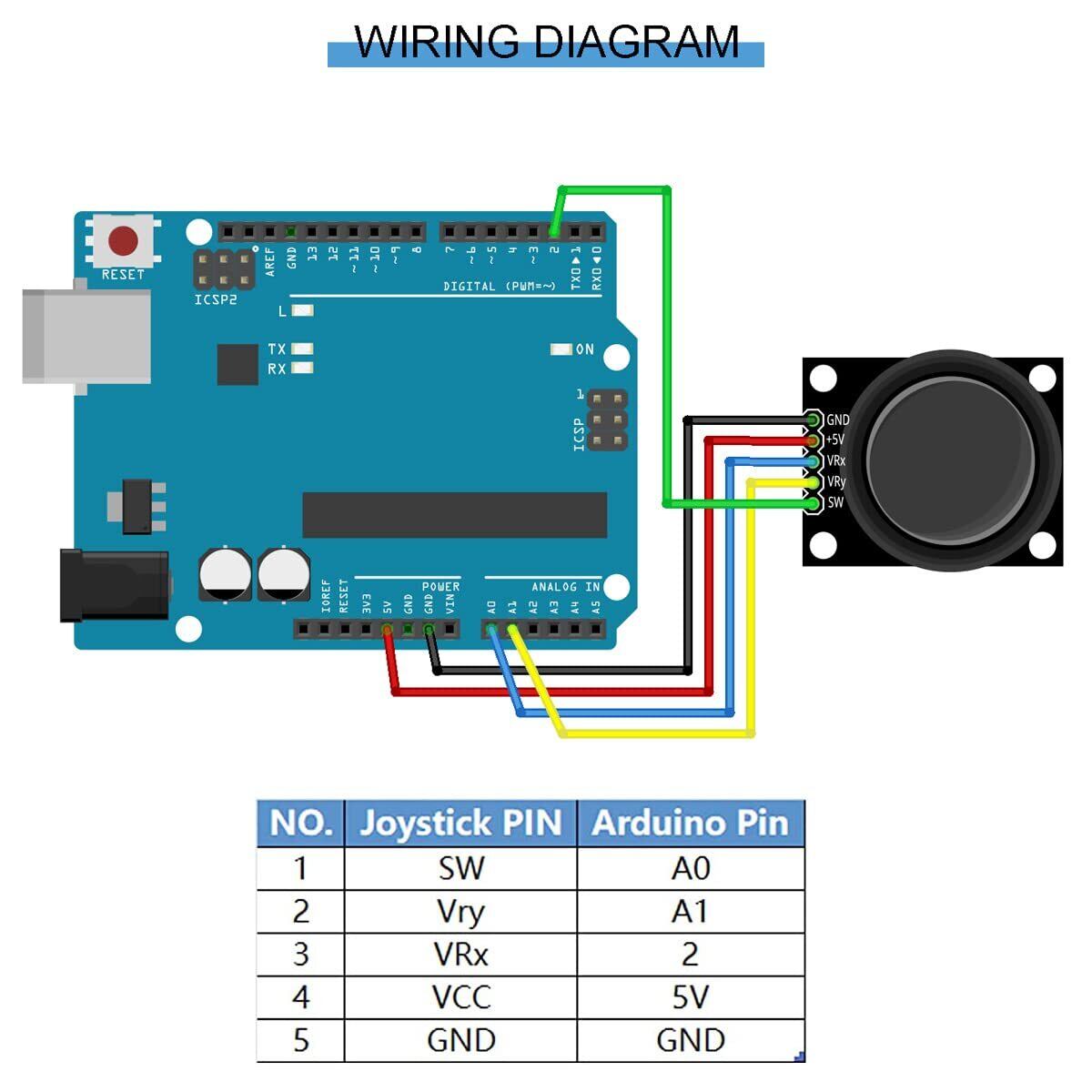

実際、このモジュールはポテンショメータであり、x、y次元のデータ出力ポートがアナログ電圧を読み取ります。この図は、上記のz次元データ出力を描画していません。z次元出力は0と1のみで、ボタンで実行できます。全体として、それはポテンショメータとボタンの組み合わせです。 a-rd-ui-no use it、x、y次元では、値を読み取るために2つのアナログポートを受け取りました。z次元では、デジタルポートに接続され、電源とアースに接続されています。
テストプログラム：
Int JoyStick_X = 0; // x
Int JoyStick_Y = 1; // y
Int JoyStick_Z = 3; //キー
Voidsetup（）{pinMode（JoyStick_X、INPUT）;
PinMode（JoyStick_Y、INPUT）;
PinMode（JoyStick_Z、INPUT）;
Serial.begin（9600 ）; // 9600 bps}
Y = analogRead（JoyStick_Y）; z = digitalRead（JoyStick_Z）; void loop（）
{int x、y、z;
Serial.print（x、DEC）; Serial.print（ "、"）;
Serial.print（y、DEC）; Serial.print（ "、"）;
Serial.println（z、DEC）;

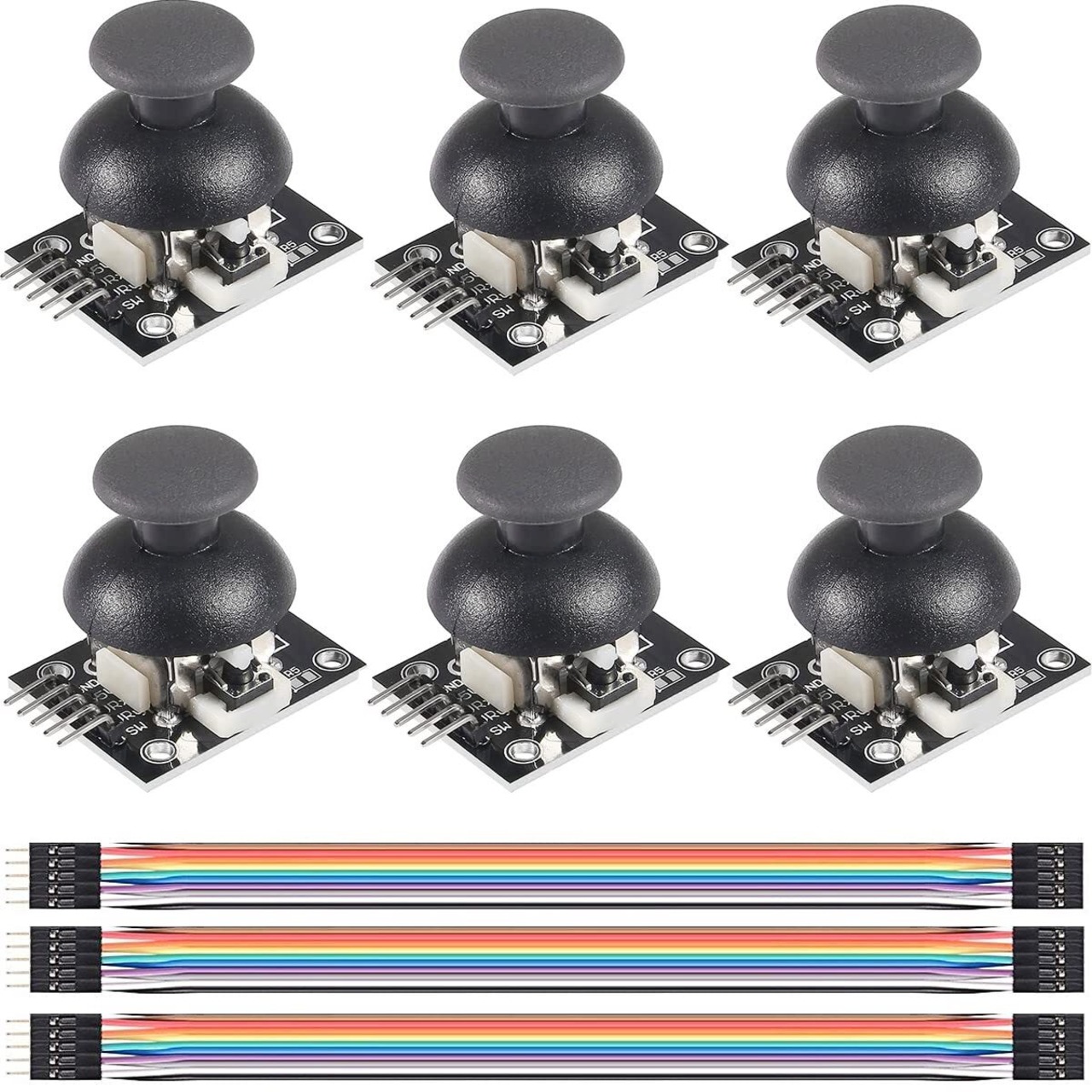

パッケージに含まれるもの：
6xデュアル軸XYジョイスティックモジュール
1 x30ピンオスおよびメスDuPontケーブル
